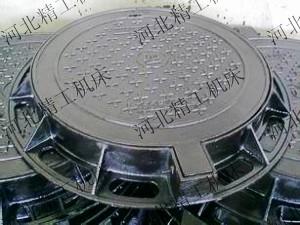

鑄鐵井蓋|河北鑄鐵井蓋|四川鑄鐵井蓋-鑄鐵井蓋-河北精工機床

參照行業標準《鑄鐵檢查井蓋》（CJ/T3012-93）（此表引自建筑設計研究院97S501-1圖集）為_標準設計制造

型號（97S501-1圖集）

材質&核載等級

重量（KG）（蓋+支座）

單價

Φ500（QQ）輕型球墨鑄鐵井蓋

QT500-7 汽-10級主車

25+27=52

Φ500（ZQ）重型球墨鑄鐵井蓋

QT500-7 _汽-20級主車

28+32=60

Φ500（QH）輕型灰口鑄鐵井蓋

HT200   汽-10級主車

31+32=64

Φ500（ZH）重型灰口鑄鐵井蓋

HT200   _汽-20級主車

38+37=75

Φ600（QQ）輕型球墨鑄鐵井蓋

QT500-7 汽-10級主車

34+36=70

Φ600（ZQ）重型球墨鑄鐵井蓋

QT500-7 _汽-20級主車

39+42=81

Φ600（QH）輕型灰口鑄鐵井蓋

HT200   汽-10級主車

45+42=87

Φ600（ZH）重型灰口鑄鐵井蓋

HT200   _汽-20級主車

54+48=102

Φ700（QQ）輕型球墨鑄鐵井蓋

QT500-7 汽-10級主車

44+41=85

Φ700（ZQ）重型球墨鑄鐵井蓋

QT500-7 _汽-20級主車

53+48=101

Φ700（QH）輕型灰口鑄鐵井蓋

HT200   汽-10級主車

59+48=107

Φ800（QQ）輕型球墨鑄鐵井蓋

QT500-7 汽-10級主車

55+50=105

Φ800（ZQ）重型球墨鑄鐵井蓋

QT500-7 _汽-20級主車

71+54=125

Φ800（QH）輕型灰口鑄鐵井蓋

HT200   汽-10級主車

77+54=122

建筑標準設計圖集--- 05S518《雨水口》

磚砌平箅式單篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

60

磚砌平箅式雙篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

磚砌偏溝式單篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

磚砌偏溝式雙篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

磚砌聯合式單篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

磚砌偏溝式單篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

磚砌立箅式雙篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

磚砌立箅式多篦雨水口

球墨鑄鐵QT500-7/灰口鑄鐵HT250

華北地區建筑設計標準 《施工安裝建筑設備通用圖集》91SB3-1

規格

外形尺寸表（單位mm）

600x600

外徑：740*740*60內徑：600*600*60

110

700x500

外徑：860*660*60內徑：700*500*60

112

900x600

外徑：1080*780*60內徑：900*600*65

172

600x600

外徑：722*722*70內徑：600*600*70

115

700x700

外徑：822*822*70內徑：700*700*70

125

800x700

外徑：922*822*75內徑：800*700*75

152

1000x700

外徑：1122*822*60內徑：1000*700*60

180
